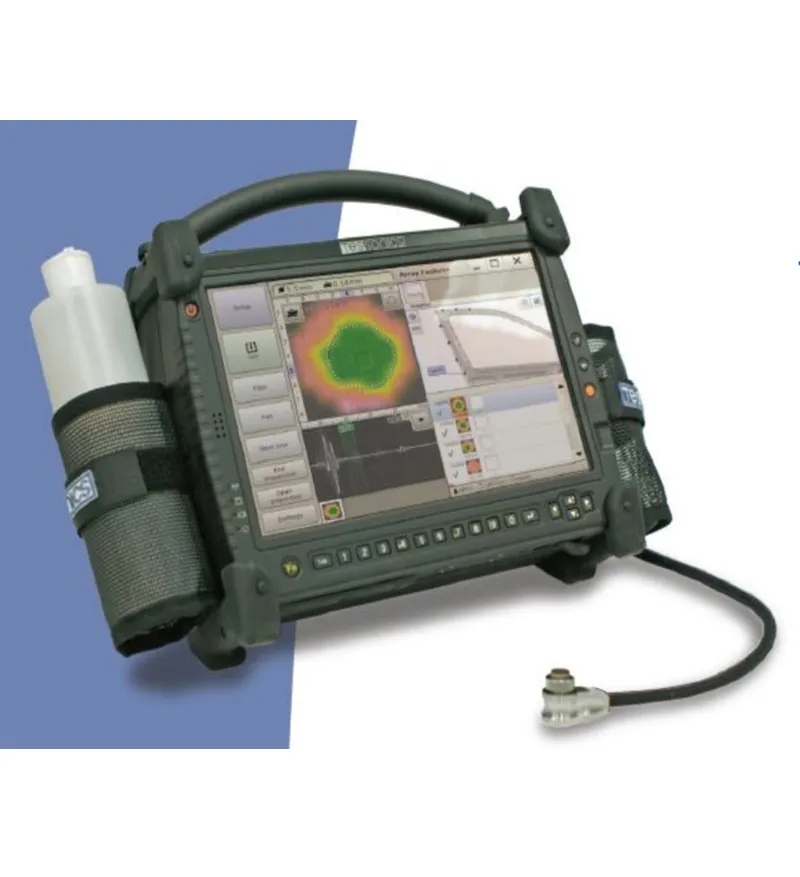

超声波电阻点焊分析仪是一款为了高品质的质量控制和电阻点焊无损评估而开发设计的产品。该设备可以清晰地成像点焊内部的结构，除实时显示成像之外，还可以评估焊点直径，并与预先设定的最小焊点要求对比来判定融核是否达到标准，是一款便携式、易于操作的设备

　　海菲产品展示

　　MM-122A电流监测仪

　　海菲产品介绍

　　超声波电阻点焊分析仪是一款为了高品质的质量控制和电阻点焊无损评估而开发设计的产品。该设备可以清晰地成像点焊内部的结构，除实时显示成像之外，还可以评估焊点直径，并与预先设定的最小焊点要求对比来判定融核是否达到标准，是一款便携式、易于操作的设备

　　通过使用多通道超声波矩阵传感器的独特技术，电阻点焊分析仪能从焊点的内部结构及表面获取数据，这些数据通过特殊的算法重新构造焊点影像，并实施估算出焊点区域的平均直径。

　　产品特征

　　● 单帧采集及可持续数据获取模式(可达三帧/秒)

　　● 自动及手动焊点尺寸测量

　　● 自动探测焊点内部的扫描深度

　　● 根据不同的操作水平及复杂程序设置三个等级的用户操作界面

　　● 内置报告系统及文件存储功能

　　产品应用

　　● 金属材料：2T或3T，0.6-3.0mm

　　● 材料类型：低碳钢，高强钢，镀锌板等

　　● 镀层：无镀层，镀锌(电镀锌钢板，热镀锌钢板)，电泳漆，油漆等

　　产品性能参数

　　● 处理器：英特尔 凌动N270 1.6Ghz

　　● 内存：2GB DDRII SDOIMM

　　● 硬盘：2.5英寸 60GB Solid STATE SATA

　　显示器

　　● 10.2英寸液晶显示器，阳光下可读

　　● 辩率1024*600

　　● 电阻式触摸屏

　　● 可更换式屏幕保护膜

　　通信

　　● 千兆以太网 10/100/1000Mbps

　　● WLAN 802.11 b/g

　　● 蓝牙2.0功能1类模块(可选)

　　接口

　　● 2个USB接口，一个迷你USB

　　● 音频输入/输出

　　● RJ45以太网接口

　　● PCMCIA，CompactFlash插槽

　　● 15针D-sub VGA端口

　　能耗

　　● 两个9芯智能锂电池(7800毫安)

　　● 平均电池运行时间9-12小时

　　● 外部电源适配器：100-240v,50-60Hz，65w

　　温度

　　● 工作温度：5-40℃(41-104℉)

　　● 存储温度：-20-60℃(-4-140℉)

　　尺寸：

　　● 270x260x115mm(10.6x10.2x4.5in)

　　● 带电池的重量：4.5KG(10磅)

　　探头：

　　● 52通道

　　● 矩阵直径：10mm

　　● 频率：15MHz

　　● 不锈钢外壳、聚苯乙烯抗老化延迟线

　　电缆线

　　● 长度：2m

　　● 52同轴传输通道

　　● 外加玻璃纤维防护层
